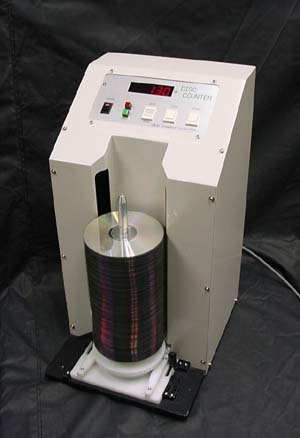

ＣＤディスクカウンター


TYPE3

概要：本装置は、スタッキングポールに積み重ねたＣＤの枚数を非接触にてカウント(実数)する装置です。
 　従来は、重量または人による枚数確認が行われており信頼性や作業時間等の面で問題がありましたが本装置はそのコンパクトさや簡便な操作性と相まってそれらの問題を解決します。
　オプションにより出荷記録の管理等の機能を付加することも可能です。

　ディスクが斜めに置かれていても測定が可能となりました。通常、ディスクがポールにセットされる範囲ならば間違うことなく計測します。スタッキングポールに積載された光ディスク（直径１２０ｍｍから８０ｍｍ）
を最大１８０枚まで約２・５秒で計測
金属蒸着前の透明ディスクや多少の
斜め積みにも対処可能
またRS-232C端子を装備しているので上位のPC等で計測数や累計管理ができる
CD-DA・CD-ROM・CD-R・DVD等

定価９８万円

仕　様

　◎　測定対象　 ：直径120mm or 80mm　の金属膜蒸着後の光ディスクＣＤ−ＤＡ・ＣＤ−ＲＯＭ・ＣＤ−Ｒ・ＤＶＤ等

　※80mmディスクの測定は専用機としてお使いいただくことをお進めします
   ※ＤＶＤについては、端面処理その他の仕上り状況によっては、他ディスクとの兼用が難しい場合があります。また、測定精度が落ちる可能性もあります
　※ディスクの成形状況によっては測定精度が異なる場合があります

　◎　最大計測枚数 ：スタッキングポール積載の１８０枚以下のディスク

　◎　測定ワーク　：スタッキングポール挿入後のディスクで、ディスクの下部にスペーサーが挿入されていること。ディスクは多少斜めにセットされいても、測定には問題ありません。
  ※ディスクの成形状況によっては測定精度が異なる場合があります

　◎　操作方法　　：ワークを設置しスタートボタンを押すと計測を開始。ワークを所定位置に置くと自動計測を行なうオートスタート機能もあります。

  ◎　タクトタイム：　ディスク１８０枚を３秒以内

　◎　センサー　　：赤外線領域光学式

　◎　受光素子　　：高感度シリコンフォトセル・超高速増幅器併用

　◎　使用光源　　　：赤外線レーザー素子採用

　◎　走査方式　　　：自動走査式

　◎　表示方式　　：ＬＥＤ／３桁表示。

　◎　表示機能　　　：枚数・カウントエラー・累計枚数

　◎　その他の機能　：
1)エラー時のビープ音発生（有無選択可）
2)累計枚数カウント・表示計測結果を最大９９９９９枚まで累計します

定　格

　◎　電　源 ：
   電源電圧 ［100V±10％］
　電源周波数 ［50Ｈｚ/60HZ］
    消費電力 ［１５０Ｗ］

　◎　環境条件 ：
　周囲温度 ［10℃〜35℃］
　周囲湿度 ［20％〜90％］

※ただし結露なきこと

　◎　寸　法　：
　222（Ｗ）×505（Ｈ）×370（Ｄ） mm

　◎重　量：　１３　ｋｇ

オプション

◎　最大計測枚数 ：　２０５枚以内までに仕様変更が可能です
その他の変更依頼等につきましては、別途お見積りいたします。
