ボトル・フィルム厚み計
概 要
本機は材質により特有な赤外線の透過特性ガあり、厚さにより透過減衰量変わることを利用 して、減衰量を正確に測ることにより、厚さ計にしたものです。
本方式lこは、一定の単一波長のみで測定する機種（1C型）と、厚さにより減衰しに＜い波 長帯と、敏感に減衰する波長帯とにわけて同時に取込み計測をして比較演算して測定する機種 （2C型）とガあります。

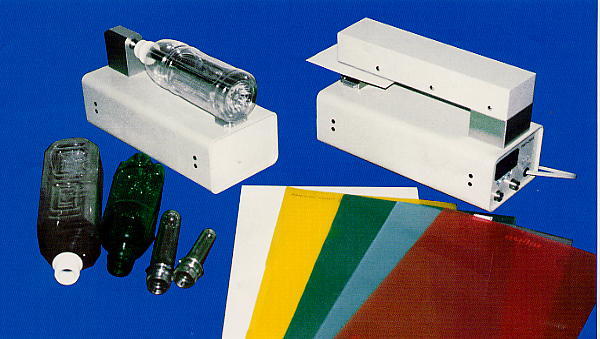

本機は卓上にてプラスチックボトルを挿入して胴回りの任意位置を測定することと又フィルム の製造ライツや、コーティングラインで、フィルムのヨ部より挿入して幅方向の厚さ分布を測 定すろことができます。
標 準 仕 様
| 項 目 | PBT－2010（1C） | PBT－2010（2C | TISM－C20（2C） |
| 厚さ測定範囲 | 0.1～3.0mm 0.001～10mm |
0.1～1.5mm 0.01～5.0mm |
0.001～1.5mm 0.01～5.0mm |
| 分 解 能 | 1.0～10µm | 10µm | 0.01µm |
| 再 現 性 | 実測値の±1～2％以内,材質による | ||
| 測定最大奥行 | 200mm | 3mm | 200mm |
| ボトル最大径 | 78mm | 78mm | スパン40mm |
| 測定スポット | ¢3～6mm | ¢3～6mm | |
| 電源／消費電力 | AClOOV SO／60HZ | ||
| 寸法 | W120×H146×D280mm | W120×H146×D280mm | W120×H146×D280mm |
